電路板有發熱現象.....一開始驗證電路功能時沒考慮到溫度.

等PCB板進來後銲接一片樣品,上電測試功能符合預期,但手摸零件才覺有點熱(算燙)

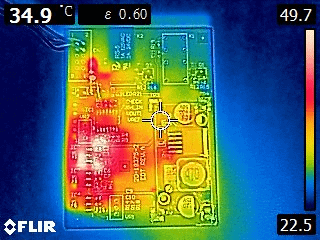

所以就拿出了熱顯像儀 觀察一下.有一顆 LM317與電阻溫度大概50~55度. 沒辦法

從20V降到12V, 8V的壓差 哪怕後端只是需求5mA的弱電流.

0603的電阻會不會用久了燒毀.雖然熱機了2天仍頭好壯壯,心裡仍是毛毛的,

於是把LM317調整為定電流輸出, 也就不燙了..算是用奧步來cover這問題.

實在不想為了點小問題再PCB改版.

感想:很方便的工具, 解析度160x120   發熱源的位置與實際上有些微誤差,

買 640x480的也許就沒這問題.錢可以解決很多問題.

我比較想要640x480的.

儲存的照片就是320x240,不能再大了. 可以看到白色是溫度最高的點

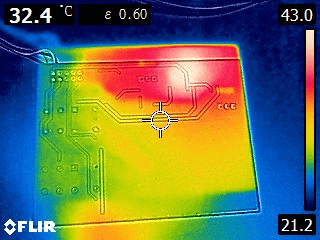

板子背部   只是量個溫度,也能看起來很專業XD

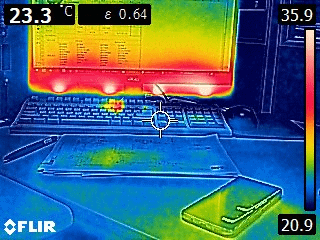

無聊順便拍一下螢幕, 底部是背光條,四顆LED.

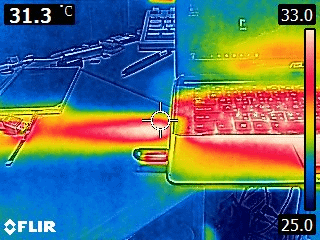

筆電的散熱孔  好像噴射機XD

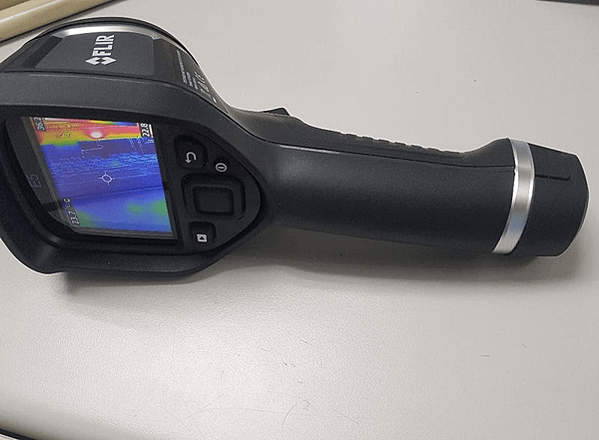

就是它
